勿误读样品信号 NAND转DRAM远非产能调整那么简单

2026-02-10 15:38:36

　　近期AI技术对内存需求的迅速增长，正引发一系列关于全球供应链结构调整的行业讨论。

　　存储器市场供应持续紧张，产业链信息显示，国际大厂正将产能更多投向服务器领域，消费电子和汽车市场因此承压。有消息称，武汉一家本土NAND企业已低调进入DRAM与HBM领域，并成功开发出LPDDR5工程样品。其武汉三期新厂近期封顶，计划2026年下半年投产，未来扩产将以DRAM为核心。

　　半导体专家和分析师普遍指出，DRAM与NAND在物理结构、制程和资本密集度上差异显著，从NAND转向DRAM挑战极大。DRAM被视为半导体领域技术门槛*高的产品之一，难度不亚于CPU等逻辑芯片。从历史看，三星、美光、海力士等龙头企业均遵循“先DRAM，后NAND”的发展路径。

　　这一顺序并非偶然。行业共识认为DRAM技术要求远高于NAND，从高维技术向下兼容相对可行;而仅凭NAND经验反向攻克DRAM，至今尚无成功先例。

　　尽管NAND与DRAM同属存储芯片，但产品功能与工作原理截然不同：DRAM属于内存，与CPU等计算单元直接连接、直接传输CPU所需的数据，用于临时存储，属于易失性存储，即断电后数据丢失;NAND属于外存，不与CPU直连，主要用于长期存储大量文件，属于非易失性存储。由于在计算体系中DRAM里核心的CPU更近，因此性能要求也更高：DRAM的读写速度大约是NAND的3000倍，其单位单价也比NAND更高。

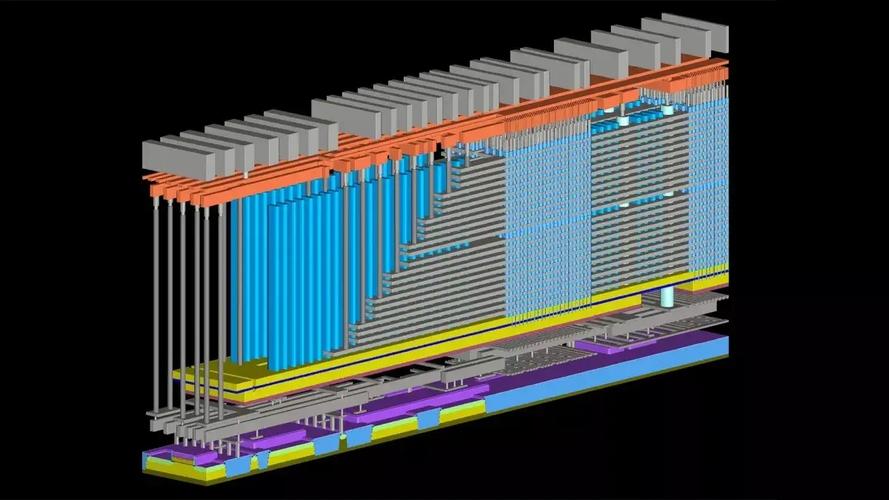

　　在当前的摩尔定律节点上，两者的技术演进路线已发生本质分歧。NAND走向垂直堆叠，核心挑战在于如何垂直堆叠更多的层数(如232层或更高)，类似于建筑工程中的摩天大楼建设。DRAM走向微缩，DRAM的演进仍主要依靠光刻技术，其核心挑战在于如何在极微小的电容器中保持电荷，类似于在一颗大米上雕出《清明上河图》。

　　这意味着，现有的NAND生产线无法简单地通过“软件升级”或“部分改造”来生产DRAM。行业数据显示，两条产线%。将一家NAND晶圆厂转换为DRAM工厂，在资本支出效率上极不划算，几乎等同于新建。

　　针对传闻中提到的“工程样品”，专业分析师警告称，不应过度解读样品的意义。

　　在半导体行业，“实验室样品”与“商业量产”之间存在巨大的鸿沟，通常被称为“良率死亡之谷“。DRAM作为一种对缺陷密度极度敏感的器件，其良率爬坡周期通常长达数年。

　　此外，目前的DRAM市场是一个高度成熟的寡头垄断市场(Oligopoly)。对于新进入者而言，*大的风险不仅在于技术，更在于商业逻辑：用NAND业务相对较薄的利润率，去支撑DRAM研发所需的高昂现金流消耗，这在财务模型上被视为高风险策略。虽然全球供应链多元化的需求日益迫切，但半导体制造的物理规律不会因此改变。

　　面对DRAM复杂的工艺体系与森严的专利壁垒，当前市场的讨论或未充分认知从NAND转向DRAM所需跨越的工程与技术纵深。对行业观察者与投资者而言，关键应在于辨别“前沿技术尝试”与“实际规模化量产”之间的本质区别。在半导体这样高度专业化、依赖长期积累的领域，持续聚焦核心能力、恪守产业分工规律，依然是衡量企业竞争力的根本准则。
